我國輸電配電網架空線路單相接地故障比較多，一旦線路出現接地故障，需要人工沿線查找，在地理狀況復雜的地方故障查找難度大，耗費時間長。因此，利用簡單、低成本的現代化技術，定位接地故障點是十分必要的。
GZTC線路接地故障定位系統結合了我公司在電力系統多年故障檢測技術經驗、當前先進的無線傳輸技術和流行的 GPRS（或短信）通信技術，具備接地故障自動定位功能。當線路出現接地故障時，本系統具體定位故障至某一線桿，迅速將接地信息傳送到監控中心，從而使工作人員對故障做出及時的處理。
二、適用范圍
GZTC型線路接地故障定位系統適用于以各種接地方式運行的電力網，包括：
1、中性點直接接地系統。
2、中性點經電阻接地系統。
3、10kV及以下中性點不接地系統。
4、10kV及以下中性點經消弧線圈接地系統。
三、系統組成及原理

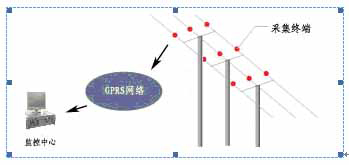

本系統主要包括：采集終端、監控中心、信號發生裝置。
1、采集終端
該裝置掛裝于線路上，收集故障信號，并以GPRS（或短信）形式發送到監控中心。
2、監控中心
由信息接收裝置和計算機組成，系統配備專用的GZTC型監控軟件。信息接收裝置通過通訊接口連接計算機。通過接收裝置中的 GPRS（或短信）模塊，將故障信息傳送到計算機上，計算機將接收到的數據進行分析處理。在一次線路接線圖上顯示故障路線及故障位置并發出聲音報警通知值班人員，并向指定的手機發送告警短信。
3、信號發生裝置
該裝置應用于10kV及以下中性點不接地系統或經消弧線圈接地系統。主要作用是為GZTC型線路接地故障定位系統提供更好的判據。
四、監控中心系統介紹
監控中心系統由軟硬件構成，主要通過收集、記錄、處理由采集傳送終端回傳的數據，進行接地故障的事件記錄、自動告警等工作，包括：
?。?）線路圖、監測點建立修改
（2）即時顯示當前的網絡狀態
?。?）狀態查詢
?。?）在故障發生后顯示故障描述信息，告警。
（5）自檢等功能
管理人員用微機作為操作終端，可以隨時了解故障狀態、進行數據查詢、參與排障處理。
1、監測管理
監測管理功能界面是本系統常駐界面，讓操作者通過該界面了解線路運行情況，以檢測點為對象，查詢終端參數、設置終端參數、歷史數據及實時波形。在界面上，每一組終端的對應位置，有一組綠色的圖標。當用鼠標點擊圖標，會顯示該檢測點的具體信息.
2、數據分析
數據分析功能，是用來對監測數據進行處理的工具。該功能為操作人員瀏覽和處理數據提供了一整套便利、簡潔、直觀的手段。首先，進入該功能界面后，所有數據以時間為序自先向后排列。操作人員可以通過輸入提交“告警”時間的方法直接訪問對應時刻的數據。
3、系統配置
系統配置功能的作用在于實現：
（1）信息采集傳送終端安裝位置與軟件系統的關聯配置
?。?）系統用戶的權限管理，與相關信息的配置
?。?）告警信息要發送的手機號
4、歷史事件查詢
事件查詢可顯示所有當前和歷史事件，起始時間表示事件發生的時間，便于用戶隨時查閱。
五、技術參數
1、采集終端
GPRS（或短信）工作頻率：900/1800MHz
外型尺寸：100×230×270
環境溫度：-30～70℃
防護等級：IP65
設備壽命：10年
2、監控中心
溫 度：為 25±5攝氏度
濕 度：20%～80%
數據結構：使用 SQL Server數據庫
通信規約：104規約，從站
3、信號發生裝置
電壓等級：10kV及以下
零序電壓啟動值：20V-100V可設定
防護等級：IP65
絕緣水平：一次接線端對外殼耐壓
42kV/1min
75kV雷電波沖擊耐壓正負各15次
二次接線端對外殼
2kV/1min
設備壽命：10年
六、訂貨
需要公司協助用戶一起確定信息采集傳送裝置安裝位置及總的安裝數量。雙方就安裝數量、系統價格、安裝費用、手機卡采購、培訓費用等進行商談。
七、系統維護
一般無需用戶維護。如果有設備故障，GZTC系統會向用戶報告。
