廣泛適用于交流50HZ，額定電壓400V，1250KVA以下電力變壓器配電系統，對感性負荷進行無功補償。提高線路的功率因數，改善電能質量，延長電力設備使用壽命。接觸器型適用于對補償速度不要求太快的場合；晶閘管型由于采用了電壓過零觸發技術，對系統和電容無沖擊，所以可適用于需頻繁快速補償?shù)膱?chǎng)合。晶閘管8421控制方式，更適合于補償級數多、容量大的系統，這樣更經濟。
本裝置還可用于諧波嚴重的系統，一般采用兩種方案.一是非調諧方案：電容補償支路串聯一定比例的電抗器，防止電容器與系統諧振，此方案適用于只需要進行無功補償而不需要濾波的場合。另一種為補償加濾波方案，需要對系統進行現場測量，利用濾波軟件和仿真系統設計方案，使諧波含有率達到供電系統要求的同時，性能價格比較高。一般設若干路單調協濾波回路。
技術特點
抗干擾能力強，通過IEC255-22嚴酷等級為III級抗干擾試驗
可在較強諧波含量工況下，精確計算基波的電流、電壓，無功，有功及功率因數
采用高性能單片機，集成度高，成本低，可靠性高
循環投切電容器，提高電容器使用壽命
8421投切特點：可在4路控制下，最多完成15級投切。提高控制精度。
只有三個按鍵，配合顯示，操作方便、直觀。
對諧波含量嚴重的系統，采用一步投切到位的精確控制，避免單路投入容易產生過負荷現象。
操作說明
控制器有自動（自動燈點亮）和手動（自動燈熄滅）兩種狀態，可通過功能鍵設定。上電后首先是自動狀態。自動運行時，控制器根據檢測到的無功自動投切電容；手動狀態，可通過按鍵投切電容。
控制器有固定顯示功率因數和循環顯示有功（P）、無功、功率因數（C）、電壓（U）、電流（E）兩種方式。
按“功能”鍵，顯示已投路數；再按“功能”鍵，代碼顯示“Q”，顯示值顯示最小電容容量，可通過“▲”“▼”鍵進行增、減調整；再按“功能”鍵，代碼顯示“O”，顯示值顯示過壓整定值，可通過“▲”“▼”鍵進行調整；再按“功能”鍵，代碼顯示“L”，顯示值顯示欠壓整定值，可通過“▲”“▼”鍵進行調整；再按“功能”鍵，代碼顯示“S”，顯示值顯示延時整定值（單位：秒），可通過“▲”“▼”鍵進行調整；再按“功能”鍵，代碼顯示“P”，顯示值為“1”表示固定顯示功率因數，顯示值為“2”表示循環顯示，可通過“▲”“▼”鍵進行調整；再按“功能”鍵，代碼顯示“H”，顯示值顯示電流互感器變比整定值，例如，“15”代表電流互感器變比為1500：5，可通過“▲”“▼”鍵進行調整。再按“功能”鍵，代碼顯示E，顯示值顯示投切路數，可通過“▲”“▼”鍵進行調整；
注：控制器出廠前各參數均已整定好，請不要任意調整。
技術參數
額定電壓：380V
額定電流： 5A
測量功率：0~999Kvar
控制靈敏度：100mA
按無功功率補償
過壓預置：400~420V（回差6V）
欠壓預置：300~380V
延時時間: 0S~99S 級差1S
單級容量預置：0~100Kvar
電流互感器變比設定：100/5~3000/5A
開孔尺寸：113mm×113m
訂貨須知
控制器控制方式（控制接觸器還是晶閘管）
控制電容器路數
最小電容容量級差
進線電流互感器變比

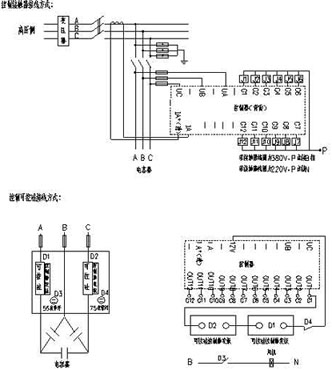

注：一般為等容量循環投切方式，如要求8421投切或其他方式，請?zhí)厥饴暶鳌?br /> 控制器應用及接線圖如圖。
