一、概述

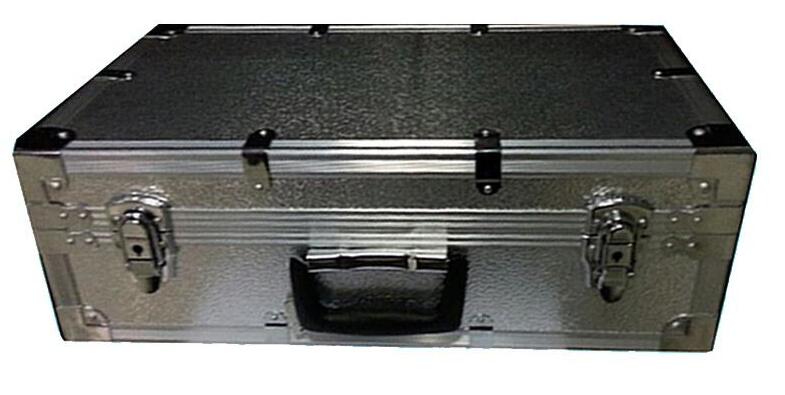

保定鈺鑫電氣科技有限公司研發生產的YX-LB01型便攜式錄波器是一種便攜式故障及電能質量錄波器，包含了電力故障錄波系統所有功能，并且具有堅硬的外殼和良好的便攜性。

本產品可匹配多種量程的電流電壓輸入變換器件和多種類型信號的轉換器件，滿足各類信號監測和計算處理需求，同時通過便攜筆記本長期存儲記錄數據和波形報告。

產品可用于現場測試和在線運行，易安裝，易調試。多臺儀器可并聯成系統，同步采樣錄波。

使用場景：

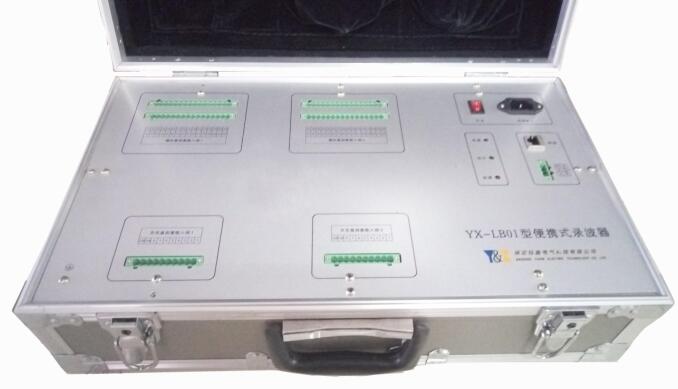

YX-LB01型便攜式錄波器分為便攜箱和上位機軟件兩部分，便攜箱安放于現場，接入被測信號，短時間測試或長期在線運行。軟件可安裝于便攜式筆記本上，隨測隨用，也可安裝于現場服務器或遠方服務器，連續測試。

軟件后臺通過以太網與便攜箱通信，可接收所有組網內便攜箱波形記錄板卡的監測數據，對數據加以分析處理，并對錄波器系統進行設置，通過友好型交互界面實現各類形文和事件信息查詢統計，直觀的得到婁據分析結果，并且方便的導出為通用文件格式。

二、參數及功能

支持模擬量：每板卡16路模擬量采樣通道，每箱可配2個板卡

模擬量分辨率：16位AD

支持開入量：每板卡8路開入量采樣通道，每箱可配2個板卡

開入量分辨率：0.1ms

支持時鐘源授時：IRIG_B碼方式精確授時

同一系統接入便攜箱個數：不少于12臺（24個錄波板卡同步錄波）

板卡輸入信號：電壓型0-5V信號

采樣信號：類型、量程不限制，需匹配相應互感器、傳感器、變換器等

交流互感器輸入（標配）：450V / 100A

交流互感器額定輸入（標配）：100V / 5A

電源輸入：AC220V ±10%

尺寸：49.8*28.2*17.7cm（長*寬*高）

材質：鋁合金

重量：8.4Kg

各個監測量及技術指標

監測項		技術指標
電能質量監測功能（計算頻率1次/min）
a)頻率偏差	輸入45-55Hz信號，偏差不超過±0.01Hz
b)電壓偏差	誤差不超過±0.5％
c)三相電壓不平衡度	測量誤差不超過±0.2%
d)三相電流不平衡度	測量誤差不超過1%
e)2-50次諧波電壓含量、含有率	諧波成分≥1%額定值時，誤差不超過諧波值的±5％；否則誤差不超過額定電壓值的±0.05％
f)2-50次諧波電流含量、含有率	諧波成分≥3%額定值時，誤差不超過諧波值的±5％；否則誤差不超過額定電流值的±0.15％
g)諧波電壓總畸變率	可測得總畸變率，且精度符合2-50次諧波電壓含量、含有率測量精度
故障錄波功能（計算頻率1次/mS）
a)電壓突變啟動	整定值5%時，動作誤差小于整定值的10%
b)電壓越限啟動	整定值±10%時，動作誤差小于整定值的5%
c)負序電壓越限啟動	整定值3%時，動作誤差小于整定值的10%
d)零序電壓越限啟動	整定值2%時，動作誤差小于整定值的10%
e)電流突變啟動	整定值10%時，動作誤差小于整定值的20%
f)電流越限啟動	整定值110%時，動作誤差小于整定值的5%
g)負序電流越限啟動	整定值10%時，動作誤差小于整定值的10%
h)零序電流越限啟動	整定值10%時，動作誤差小于整定值的10%
i)開關量變位啟動	開關量變位啟動分辨率不超過0.6ms
j)手動啟動	手啟動方式可靠啟動當前時間錄波
測量值及精度要求（計算頻率1次/s）
a)電流、電壓有效值	誤差±0.5％
b)頻率測量精度	不超過±0.01Hz
c)有功功率、無功功率	誤差±2％
d)功率因數	誤差±0.5％
e)電壓波動誤差	誤差±2%
