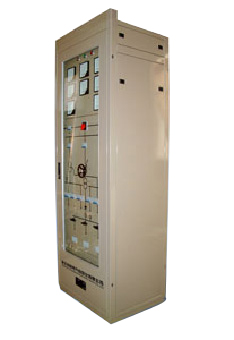

本設備適用于發電廠、變電站及大中型工業企業，可作為標準的繼電保護試驗電源。
• 產品特點:
1、采用雙路電源供電，可手動、自動切換。使用接觸器可帶負荷切換，保證了供電的可靠性。
2、交流電源采用大容量隔離變壓器，將系統電源與試驗電源進行隔離，并在初級與次級之間加裝屏蔽層，使試驗電源免受電網暫態過程和其他諧波干擾。變壓器采用△ /Y0接線方式，大大削弱了三次諧波，保證了電源質量。
3、直流電源可以連續平滑的調節電壓，以適應不同試驗項目的需要；
4、交流電源的控制均采用DZ47-60型自動開關，它動作迅速，壽命長，有短路、過負荷自動跳閘的功能。
5、輸出交流電源裝有漏電保護開關，確保試驗人員的安全。該開關具有性能穩定，靈敏度高，動作可靠等優點，有短路、過負荷自動跳閘功能。
6、直流回路使用直流斷路器，它動作迅速，壽命長，有短路、過負荷自動跳閘的功能。
• 技術參數:
1、交流部分
1.1 額定輸入電壓:三相220Ｖ/380V，頻率50Hz。；
1.2 額定輸出電壓:220V/380V，三相四線，共三路輸出；
58V/100V， 三相四線，共三路輸出。
1.3 三相輸入平衡時，輸出不平衡度小于1%。
1.4 三次諧波分量小于3%。
1.5 輸入變壓器容量15kVA，在八小時工作制情況下，輸出電流為3×22.8A。
2、直流部分
2.1 電源輸入為交流三相380V；
2.2 輸出直流電壓0～250V連續可調，分三路輸出；
2.3 整流變壓器容量5kVA，在八小時工作制情況下，輸出電流20A；
2.4 輸出直流紋波系數K<1.5%。
