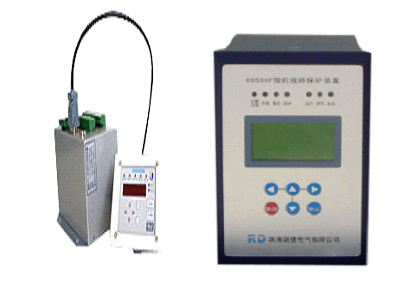

鈺鑫智能MCC控制保護管理裝置，在總結國內大量MCC電氣系統典型設計經驗的基礎上，為適應電氣系統二次設備終端智能化的趨勢，針對MCC回路的設計特點推出的新一代數字式、強抗干擾型智能MCC控制保護管理裝置。
二、主要特點：
解決了熱繼電器和MCCB過載部分不能模擬MCC負荷的電特性和熱特性的缺憾，在節省熱繼電器、簡化MCCB構造的基礎上，能更好地保護用電設備。
解決了MCCB瞬時脫扣器對長距離供電電動機端單相接地保護靈敏度不夠的問題，省卻了以往針對該問題單獨加裝單相接地保護的手段。
可以解決復雜的工藝聯鎖（如電動機間的聯鎖、電動機與液位、溫度等物理量的聯鎖），現場在不使用繼電器搭接邏輯的前提下，可以實現非常復雜的聯鎖，提高了設計效率。
解決了由于二次分離元件的原因使MCC抽屜單元盲目加大的弊病，設計前便可精確地規劃M(mǎn)CC配電柜，保證了二次圖紙的設計進度和圖紙修改不會影響MCC柜體的規劃和生產，加快了工程進度、提高了生產效益（這一點尤其適用于招、投標體制的項目）。
為過程自動化系統（如：DCS、SCADA等）提供了一個優秀的智能終端，節省了大量二次電纜和I/O設備，在降低了整個監控系統造價的基礎上，提高了系統運行的可靠性。
裝置小型化設計、可以安裝于1/2MCC抽屜單元中。
采用工業現場總線技術（PROFIBUS/MODBUS）可以快捷地與監控系統、PLC通訊聯網，實現了遠方高級管理功能。
雙網絡接口設計，可實現網絡冗余，可靠性高。
寬溫度范圍設計，可以應用于戶外。
強抗干擾特性，通過Ⅲ級電磁干擾試驗。
三、主要功能：
保護功能
過熱保護
接地保護
過流保護
低電壓保護
控制功能
遠方和就地控制功能
可編程輸入功能
監測功能
可就地顯示IA、IB、IC、I0、正序、負序、發熱狀態等物理量
可通過智能4-20mA輸出接口監測本回路電流
可監視接觸器控制回路的接線完好性
通訊功能
可通過ProfiBus-DP工業現場總線實現系統組網
可通過RS485通訊接口，以ModBus@RTU通訊協議實現系統組網
四、主要技術數據及規范：
型式試驗符合DL478-2001的規定，主要技術內容如下表：
允許的環境/貯存溫度 25?C ~ +70?C / ?40?C ~ +80?C
允許的環境濕度 最大濕度95%，表面無凝露
海拔高度 海拔可達2000m
防護等級 符合IEC529?IP53
抗震能力 能承受?chē)?yán)酷等級為I級的振動響應、沖擊響應及碰撞試驗
快速瞬變 2kV
脈沖群干擾 差模：1 kV，共模：2.5 kV
靜電放電 8kV
輻射電磁場干擾 10V/m
電源輸入額定電壓 AC220V 、DC220V、DC110V，50HZ
工作范圍 80% ~ 120%
功率消耗 最大6W, 最小2W
電源允許中斷時間 200ms
絕緣電阻 不小于500 M?
工頻耐壓 所有端子對機殼可耐受交流2 kV，１分鐘
沖擊電壓 5kV
